엔비디아, 테라헤르츠 기술 권고의 의미

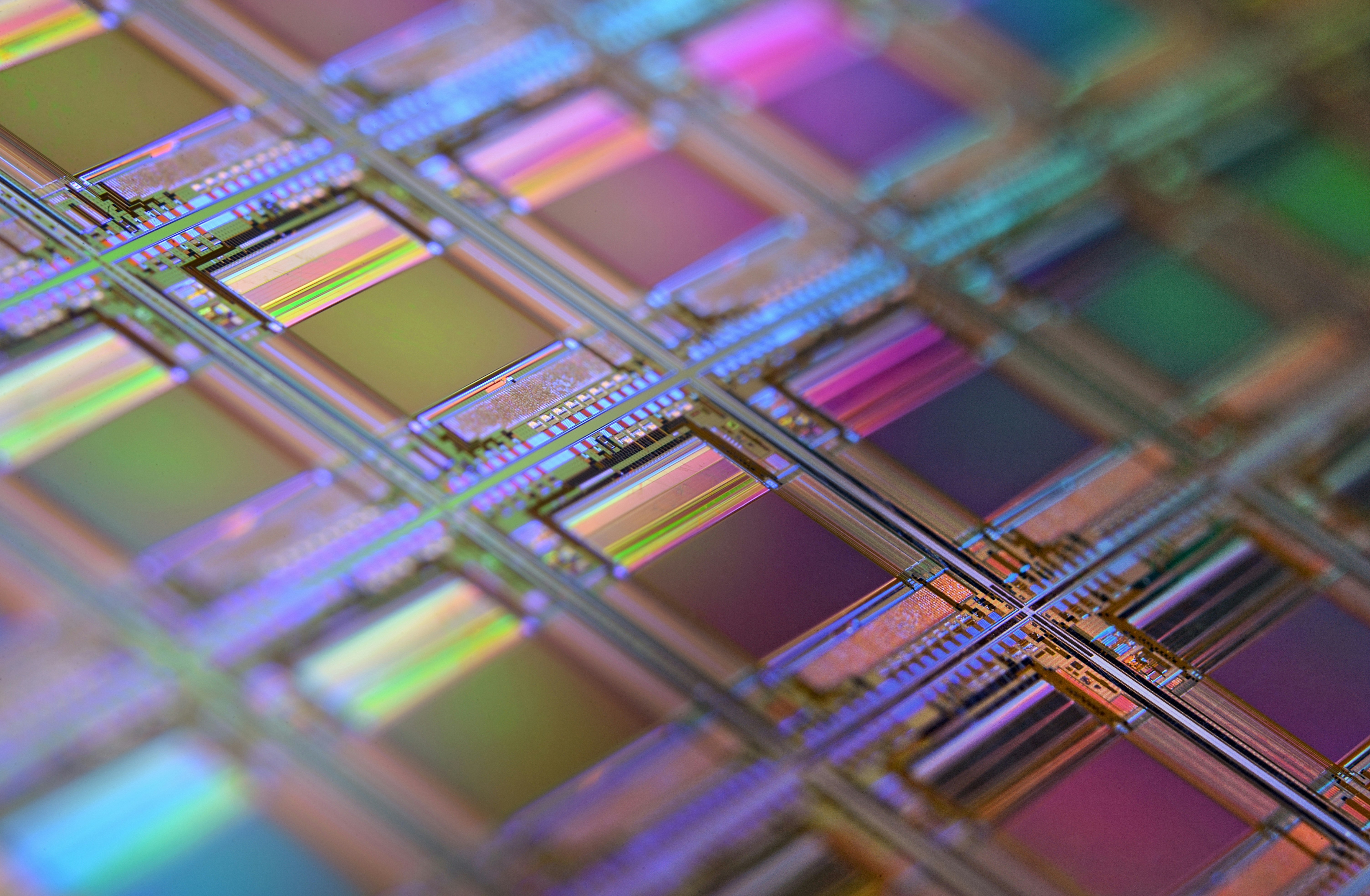

<사진 - Unsplash의 Laura Ockel>







최근 반도체 업계의 시선은 엔비디아가 자사 칩 공급망 전체에 테라헤르츠 기반 검사 기술 도입을 권고했다는 소식에 집중되고 있다. 이는 단순히 새로운 장비를 도입하라는 차원의 권고를 넘어 차세대 AI 반도체 패키징 표준을 엔비디아가 직접 통제하겠다는 선언과 같다. 테라헤르츠 기술이 왜 지금 이 시점에 반도체 생태계의 화두로 떠올랐는지 그 이면의 기술적 통찰을 분석해본다.







 물리적 한계에 부딪힌 기존 검사 방식



그동안 반도체 검사 공정의 주류는 엑스레이나 초음파 방식이었다. 하지만 HBM(고대역폭 메모리)이 12단 이상으로 적층되고 하이브리드 본딩과 같은 초미세 접합 기술이 도입되면서 기존 방식은 치명적인 한계에 직면했다. 엑스레이는 방사선 노출로 인한 칩 손상 우려가 있고, 초음파는 매질의 한계로 인해 적층 내부의 미세한 균열이나 단선을 완벽하게 잡아내기 어렵다. 특히 AI 연산의 핵심인 HBM은 단 하나의 연결부만 잘못되어도 전체 칩이 폐기되어야 하는 구조적 리스크를 안고 있다.







 테라헤르츠 파동이 지닌 독보적인 기술적 우위



엔비디아가 주목한 테라헤르츠파는 전파의 투과성과 광파의 직진성을 동시에 갖춘 꿈의 주파수 대역이다. 이 파동은 반도체 패키지 내부를 투과하면서도 인체와 칩에 무해하다는 결정적인 장점이 있다. 가장 핵심적인 기술은 EOTPR(전기적 광학 시간 영역 반사 측정)이다. 테라헤르츠 펄스를 이용해 칩 내부의 배선 경로를 나노미터 단위로 스캔하여 물리적인 파괴 없이도 단선 위치를 3D로 시각화할 수 있다. 이는 수율 확보가 곧 수익성으로 직결되는 엔비디아와 그 파트너사들에게 대체 불가능한 솔루션이 된다.







 공급망 통제권 강화와 수율의 표준화



엔비디아의 이번 조치는 공급망 관리 측면에서 매우 정교한 전략이다. 삼성전자, SK하이닉스, TSMC 등 세계 최고의 제조사들에게 특정 검사 표준을 요구함으로써 엔비디아는 납품 받는 모든 칩의 품질을 동일한 잣대로 관리할 수 있게 된다. 이는 제조사 간의 수율 격차를 줄이는 동시에 엔비디아가 주도하는 생태계에서 이탈하지 못하도록 하는 기술적 잠금 효과를 발생시킨다. 공급사 입장에서는 초기 장비 도입 비용이 부담될 수 있으나 엔비디아라는 거대 고객사를 유지하기 위해서는 반드시 수용해야 할 조건이 된 셈이다.







 반도체 후공정 생태계의 지각변동



엔비디아의 권고는 검사 장비 시장의 지각변동을 예고한다. 특히 테라헤르츠 기술의 원천 특허를 보유한 영국 테라뷰(TeraView)와 같은 기업의 위상이 급격히 높아지고 있다. 테라뷰는 인텔과 공동으로 관련 기술을 개발해온 이력을 바탕으로 현재 엔비디아 표준 장비 공급의 핵심으로 자리 잡았다. 한국 기업들 역시 이러한 흐름에 발맞추어 테라헤르츠 검사 장비의 국산화나 관련 공정 최적화에 박차를 가해야 하는 과제를 안게 되었다. 향후 6G 통신 기술과 맞물려 테라헤르츠 시장은 반도체 검사를 넘어 산업 전반으로 확장될 가능성이 크다.





엔비디아의 테라헤르츠 권고는 반도체 패키징 기술이 극도로 복잡해지는 시대에 누가 표준을 쥐고 흔드느냐의 싸움이다. 이제 반도체 제조 역량은 단순히 작게 만드는 것을 넘어 어떻게 완벽하게 검증하고 순환시키느냐의 싸움으로 옮겨가고 있다. 테라헤르츠 기반의 비파괴 검사 기술은 향후 AI 반도체뿐만 아니라 자율주행, 우주항공 등 고도의 신뢰성을 요구하는 모든 첨단 산업의 필수 관문이 될 것이다.
